煤炭粘結指數(shù)測定方法

一、‌主流標準方法‌

1. ‌G指數(shù)法(中國國標 GB/T 5447-2014)‌

• ‌核心原理‌:煤樣與惰性無煙煤混合焦化→測定焦塊抗碎強度

• ‌適用煤種‌:煙煤(尤其弱粘結性煤)

• ‌關鍵參數(shù)‌:

• 配比:1g煤樣 + 5g標準無煙煤(G≥18時)

• 溫度:850℃±10℃,隔絕空氣加熱15分鐘

• 轉鼓:50r/min × 5分鐘 → 1mm篩分稱重

• ‌優(yōu)勢‌:精度高、重現(xiàn)性好,中國焦化行業(yè)強制標準

2. ‌羅加指數(shù)法(國際標準 ISO 335:2023)‌‌與G指數(shù)差異‌:

• ‌應用場景‌:出口煤炭貿(mào)易、歷史數(shù)據(jù)對標

  二、‌輔助與快速檢測法‌

1. ‌坩堝膨脹序數(shù)(CSN)‌

• ‌標準‌:GB/T 5448-2014 / ISO 501:2020

• ‌操作‌:1g煤樣干餾→觀察焦塊膨脹高度→比對標準輪廓圖(1~9級)

• ‌特點‌:‌3分鐘出結果‌,適合焦化廠配煤快速篩查

2. ‌奧阿膨脹度(b值)‌

• ‌標準‌:GB/T 5450-2014

• ‌原理‌:測定煤樣在干餾過程中的‌體積膨脹率‌

• ‌輸出‌:b值(%)、收縮度a(%)、塑性區(qū)間T1-T2(℃)

• ‌核心價值‌:預測焦炭氣孔結構,與G指數(shù)互補

3. ‌膠質層指數(shù)(Y值)‌

• ‌標準‌:GB/T 479-2016

• ‌方法‌:模擬工業(yè)焦爐條件,測定膠質層厚度(Y, mm)

• ‌關聯(lián)性‌:當G>60時,Y≈0.1G + 5(經(jīng)驗公式)

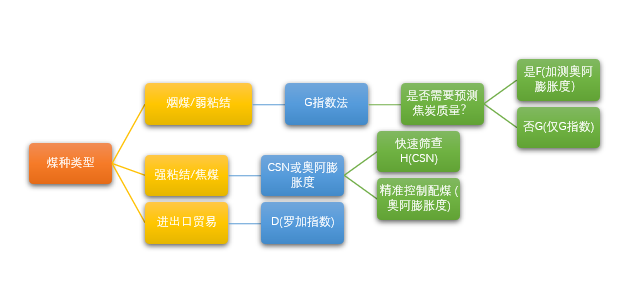

三、‌方法選擇決策樹‌

四、‌常見問題解決方案‌

1. ‌方法沖突處理‌

• ‌現(xiàn)象‌:G指數(shù)合格但CSN過低

• ‌原因‌:煤中活性組分分布不均

• ‌對策‌:增加奧阿膨脹度驗證,調(diào)整配煤方案

2. ‌無煙煤替代問題‌

• ‌國標要求‌:需要使用寧夏汝箕溝無煙煤(惰性組分穩(wěn)定)

• ‌應急方案‌:用‌南非Sasol無煙煤‌臨時替代(需校正系數(shù)×0.98)

3. ‌高揮發(fā)分煤粘結性失真‌

• ‌處理‌:預焦化處理(280℃×10min去除揮發(fā)分)→再測G指數(shù)

• 以上信息僅供參考。

• 實際數(shù)據(jù)按照實驗室實驗數(shù)據(jù)為準。
